光栅及光电传感器

堡盟独特的光电传感器，确保可靠的物体检测与定位

智能小巧——设计紧凑、性能良好
凭借广泛的产品系列，迅速为您提供好的解决方案
利用智能型自学习功能轻松进行设置
激光传感器的检测精度达0.01 mm

产品系列
给您带来的益处
应用领域
技术

产品系列
- 带IO-Link接口的光电传感器
  - 可获取各种过程数据，例如设备温度和计数功能
  - 采集并分析各种诊断数据
  - 根据具体应用进行独立的参数设置
  - 操作简单安全
- 微型传感器
  - 尺寸小10 mm
  - 内置放大器
  - 感应范围达10 m
  - 0.1 mm激光斑，可检测极小的物体
  - 众多型号可选
- 带附加功能的标准传感器（O300/O500）
  - 强大的微控制器
  - 7种传感器原理、4种光源、点光斑或线光斑
  - 安装简单，操作方便
  - IO-Link：为“工业4.0”和工业物联网（IIoT）做好了准备
- 圆柱形M18传感器
  - 采用M18外壳设计，具有出色的性价比
  - 6种传感器原理可选
  - 塑料、黄铜或不锈钢外壳
  - 感应距离长达55米
- 标准传感器
  - 众多产品型号可选
  - 尺寸从12.9至25 mm
  - 白光、红光及激光传感器
  - 感应范围达25 m
- 激光传感器
  - PinPoint定位精度高达0.01 mm
  - 0.1 mm激光束，可检测极小的物体
  - 用于检测带孔物体的线激光
  - 响应时间短（< 0.1 ms）
- 无需反光板的智能反射式光电传感器-SmartReflect
  - 以机械部件为反射体，安全简单
  - 响应时间短（< 0.25 ms）
  - 感应范围达1.9 m
  - 不受污垢影响
  - 设置极其简单
- 透明物体检测
  - 可检测托盘、PET塑料瓶和薄膜
  - 塑料或不锈钢外壳
  - 响应时间短（< 0.25 ms）
  - SmartReflect智能反射式光电传感器的检测距离达1 m
  - 镜反射式光电传感器的检测距离达7 m
- 坚固的防冲洗设计
  - 坚固的不锈钢外壳
  - proTect+实现长久密封
  - IP 69K防护等级，并通过Ecolab测试
  - 多种尺寸和传感器原理可选
  - 无需反光板的SmartReflect®智能反射式光电传感器独具优势
- 卫生型设计
  - 符合EHEDG和FDA标准，通过Ecolab测试
  - ProTect+实现长久密封
  - IP 69K
  - 多种尺寸和传感器原理可选
  - 无需反光板的SmartReflect智能反射式光电传感器独具优势
- 槽形和直角形传感器
  - 可用作“一体式”对射式传感器
  - 无需调节发射器或接收器
  - 机械振动不会造成位置偏移
  - 激光传感器可检测尺寸极小的部件，定位精度达0.01 mm
- 差别检测、色标和颜色传感器
  - 差别检测传感器可监测位置误差
  - 快速完成色标检测
  - 检测极低的对比度或细微色差
  - 小尺寸设计（≥10 mm）
  - 激光传感器用于执行精密检测任务

给您带来的益处
- 智能小巧的光电传感器可有效提升系统性能

  带内置放大器，设计紧凑（小4mm），性能良好
  测量范围达8 m的微型传感器
  激光传感器型号多样，光束细达0.1 mm
- 为您的应用提供好的解决方案

  7种传感器原理、4种光源、不同的设计和测量范围——您一定可以找到合适的传感器。
  可靠检测透明物体
- 在恶劣环境中可靠运行

  带附加功能的微处理器
  多种卫生级和防冲洗型传感器可选
  款无需反光板的光电传感器，有效降低运行成本
- 使用方便、性价比高

  简单、可靠的qTeach触碰式自学习流程
  标准化设计，易于安装
  采用qTarget设计，光轴指向，从而降低安装成本

应用领域

物体检测用光电传感器，用途极广：
- 生产过程中的有无检测，无论物体位置如何
- 即便是小可识别物体，也能对其进行极为快速、的位置检测
- 用于机器人和电子元件
- 可自动设置物体检测参数，例如在格式校准时
- 即使距离较远，也能够可靠地检测物体
- 即使物体之间间隙很窄，也能确保可靠计数
- 高精度运动参照
- 检测不同物体的材质、颜色以及对比度
- 即便是透明、不平整、有凹坑或粗糙的物体表面，也能顺利检测
- 监控生产和自动测试过程中出现的各种渐变
- 穿过极其狭小的开口进行物体检测

技术

光电传感器原理和光源

在光电传感器的应用领域，任何解决方案都离不开完美匹配的光源及感应原理。每种传感器原理和光源都有各自的优势。

4种光源及其特性：
标准LED：漫反射光斑，特别适合送料时的物体检测，可靠性高，无论物体位置如何
堡盟PinPoint LED：精准聚焦的均匀小光斑，确保高精度位置反馈
红外线LED：不可见光束，可用于安装在公共区域的光栅原理传感器
激光：清晰可见的聚焦光束，用于微米级精准定位任务

用于光学物体识别的7种传感器原理：

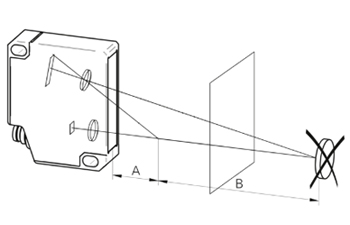

- 背景抑制型漫反射式传感器

  基于三角测量原理
  集发射器和接收器于一身
  分析光的入射角
  可检测各种颜色、表面或背景的物体

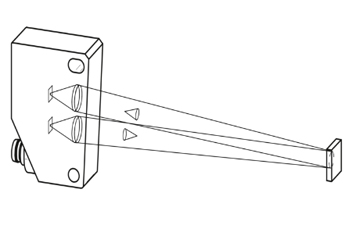

- 无需反光板的智能反射式光电传感器–SmartReflect

  采用光栅原理——传感器与机械设备之间形成封闭光束
  可靠完成物体检测，不受颜色、形状或表面影响
  确保运行安全性，不会因反光板变脏或损坏而导致生产停顿

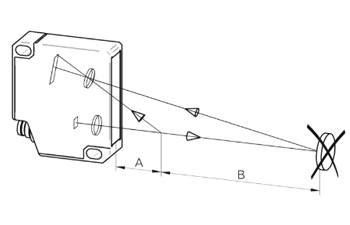

- 强度差别检测型漫反射式传感器

  目标物体将光束中断并触发传感器
  集发射器和接收器于一身
  不受物体颜色、表面和光泽度的影响。

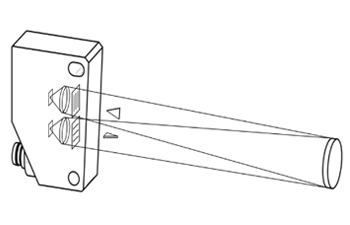

- 镜反射式传感器

  物体中断传感器和反光板之间的光束，从而触发传感器
  集发射器和接收器于一身
  检测不受物体颜色或表面状况的影响
  通过偏振滤光镜，可检测光亮和反光物体

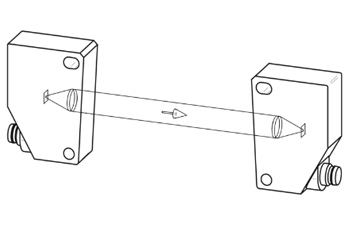

- 对射式传感器

  物体中断发射器和接收器之间的光束，从而触发传感器
  即使距离较远，也能轻松识别物体
  集发射器和接收器于一身

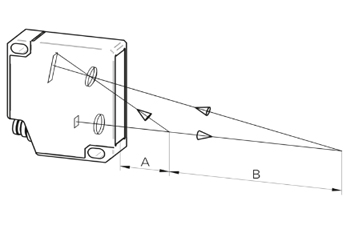

- 透明物体检测 – 无需反光板

  SmartReflect透明物体检测型传感器——无需反光板的智能反射式光电传感器
  经过专门优化的传感器原理，能可靠检测透明的托盘、薄膜和瓶子
  无需反光板，减少维护工作量

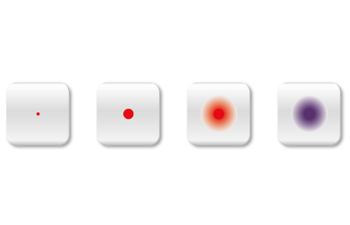

- 4种光源

  标准LED：漫反射光斑，用于物体识别
  堡盟PinPoint LED：精准聚焦的均匀小光斑
  红外线LED：不可见光束
  激光：清晰可见的聚焦光束
