58 mm磁式值工业编码器

坚固而精准 — MAGRES EAM580

坚固型磁感应技术结合高达±0.15˚的测量精度，即便在苛刻的环境下也能实现定位
经久耐用的设计，系统集成简单
为“工业4.0”和物联网做好了准备

产品系列
给您带来的益处
应用领域
技术

产品系列
- 58 mm紧凑设计 – 内部集成MAGRES EAM580 Profinet
  - 实心轴、盲孔型或无轴承套件型
  - Profinet
  - OPC UA接口：为“工业4.0”和物联网做好了准备

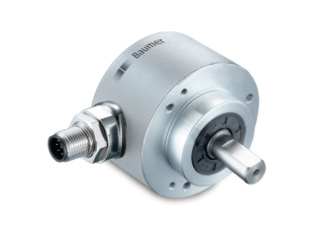

- 58 mm – 带夹紧法兰 MAGRES EAM580-SC
  - 10 mm实心轴，带夹紧法兰
  - SSI, CANopen, CANopen Lift, PROFINET, EtherCAT, EtherNet/IP
  - 额外的增量信号，通过SSI和CANopen接口输出

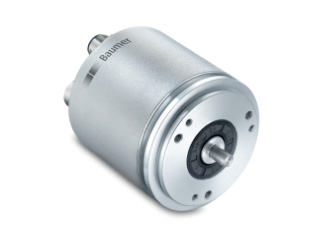

- 58 mm – 带同步法兰 MAGRES EAM580-SY
  - 6 mm实心轴（同步法兰）
  - SSI, CANopen, CANopen Lift, PROFINET, EtherCAT, EtherNet/IP
  - 额外的增量信号，通过SSI和CANopen接口输出

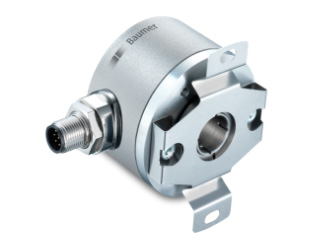

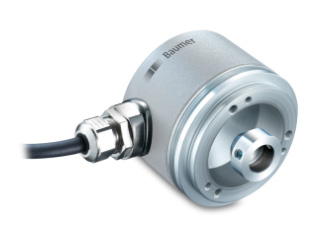

- 58 mm – 盲孔型 MAGRES EAM580-B
  - 空心轴设计，孔径 12~15 mm
  - SSI, CANopen, CANopen Lift, PROFINET, EtherCAT, EtherNet/IP
  - 额外的增量信号，通过SSI和CANopen接口输出
- 58 mm – 无轴承套件 MAGRES EAM580-K
  - 磁转子安装孔直径：6~12 mm
  - SSI, CANopen, CANopen Lift, PROFINET, EtherCAT, EtherNet/IP
  - 额外的增量信号，通过SSI和CANopen接口输出

给您带来的益处
- 提高运行可靠性，缩短停机时间，适用于苛刻的应用环境

  坚固型磁感应技术，固件符合ISO 13849标准，抗冲击能力高达500 g
- 出色的性价比

  模块化产品系列，部件数量更少
- 定位，设计简单

  测量精度高达±0.15°
- 为“工业4.0”和物联网做好了准备

  通过PROFINET与OPC UA接口可访问所有参数和其它信息；通过Cloud Service（云服务）进行预防性维护等过程优化
- 产品选型简单灵活

  丰富的产品系列：提供所有常用的轴类型、法兰型和接插件型，支持所有相关接口

应用领域

可靠的位置与速度检测
- 包装
- 木材、塑料或金属加工
- 医疗行业
- 纺织机械
- 搬运与安装系统
- 电梯

技术
- PROFINET – 实现系统可用性

  通过媒体冗余协议（MRP）提高系统和设备可用性：如果环状拓扑结构中出现线路或开关故障时，系统会继续正常运行，只发出一条警告消息。
  采用链路层发现协议（LLDP），无需在更换设备前进行预配置：在苛刻的应用环境下，即便是好的设备都可能发生故障。为了节约设备更换时间，OptoTurn EAL580通过LLDP来检测网络中相邻设备的连接状态。无需预配置，即可随时更换相同设备。
  支持实时（RT）和等时同步实时（IRT）工作模式： OptoTurn EAL580总能适应各种应用的要求。
- EtherCAT – 实现超高速、高精度控制

  调试方便、直观：设备地址分配方便，例如可使用TwinCAT调试软件。通过基于EtherCAT的文件访问协议（FoE）来控制编码器固件的升级。
  周期时间（62.5 μs）极短，相位抖动低：适用于要求苛刻的应用以及对设备进行实时高精度控制。
  支持自由振荡模式、同步模式及分布式时钟模式。 OptoTurn EAL580总能适应各种应用的要求。无论是自由测定或以同步模式提供测量值，都不影响。
- EtherNet/IP – 适用于通用数据访问

  通过设备级环网（DLR）提高设备可用性：如果环状拓扑结构的设备网络出现中断，OptoTurn EAL580能确保编码器数据仍然可以发送至控制系统。
  集成的Web服务器通过控制系统从办公网络访问过程数据，并发送至旋转编码器：数据储存与分析可以在任何服务器或云端完成。控制系统对数据访问进行管理，并确保安全级别。
