大尺寸空心轴增量式工业编码器

大尺寸空心轴设计——孔径达85 mm

安装深度浅，可直接安装在传动轴上，节约空间、时间和成本
高精度光感应
分辨率高（8,000 ppr）
确保出色的信号质量和过程稳定性

产品系列
给您带来的益处
应用领域

产品系列

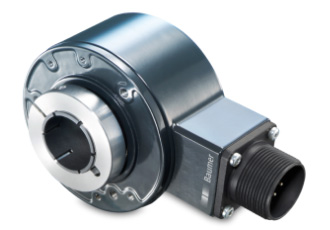

- 空心轴设计，孔径3/8到1英寸参数可设置 HS35F
  - 分辨率高达80,000 ppr
  - 通孔型
  - HTL或TTL信号输出
  - 轴电流绝缘保护
  - 各种附件
- 空心轴设计，孔径3/8到1英寸正余弦输出信号 HS35S
  - 每圈多达5000个正弦波
  - 通孔型
  - 正余弦信号输出
  - 轴电流绝缘保护
  - 各种附件
- 空心轴设计，孔径3/8到1英寸参数可设置 HS35P
  - 1 ... 8192 ppr（可设置）
  - 通孔型
  - HTL或TTL信号输出（可设置）
  - 脉冲序列和零脉冲长度可设置
  - 零位设置功能
  - 轴电流绝缘保护
  - 各种附件

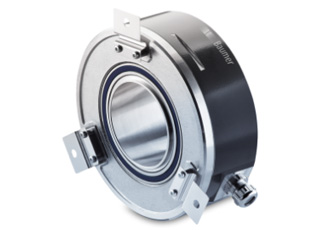

- 空心轴设计，孔径 17 – 12 mm
  - 分辨率高达10,000ppr
  - 盲孔型或通孔型
  - 的光感应

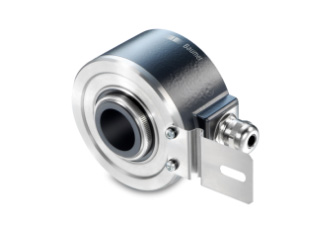

- 空心轴设计，孔径 4 – 12 mm
  - 分辨率高达4096 ppr
  - 通孔型
  - 的光感应

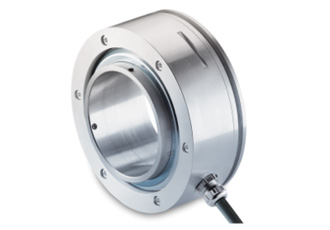

- 空心轴设计，孔径 60 – 12 mm
  - 分辨率高达2500 ppr
  - 通孔型
  - 的光感应

给您带来的益处
- ShaftLock轴锁轴承设计

  法兰内部的固定挡块将大尺寸ABEC5轴承固定住，配合精密的钢制隔环，让轴承组在极端的机械载荷下也具有出色的耐用性。此外，它还能防止轴向内穿透，同时在整个温度范围内限度减少径向跳动，从而确保精度。
- 高精度光感应技术

  位置精度极高（≤60角秒），大约是大多数竞争产品的5倍，并显著提高信号质量和过程稳定性。
- 坚固耐用的机械结构

  堡盟HS35编码器采用压铸外壳和好的的壁厚设计，具有出色的抗扭刚性和耐久性，适用于任何环境，能承受高达200 g的冲击。
- 可靠防止轴承腐蚀及编码器温度过高

  空心轴绝缘内衬可起到电气隔离器和热断开器的作用，能可靠减少轴电流、轴承腐蚀和磨损，同时降低编码器的温度。
- 便于更换同类产品

  对于HS35P编码器，用户可自行选择所需的分辨率、零脉冲和输出信号，从而使同类产品的更换变得易如反掌。
- 在任何环境下提供保护

  的垫圈设计理念，可长期确保高达IP67的防护等级。
- 表面处理

  带粉末涂层的外壳和封盖，可提供高效持久的防腐蚀保护，确保在恶劣的环境下长期可靠运行。
- 轴适配器可缩小轴径

  通过轴适配器，轴径可根据需要进行调节。
- 工作温度范围广

  在-40 °C…+100°C范围内的任何温度下都能提供可靠、的输出信号。
- 过电压、反向电压和短路保护

  可靠保护电子元件不受安装期间可能出现的任何连接错误的影响。

应用领域

位置和速度反馈，可直接安装在大型传动轴上——例如驱动技术中的异步电机或风力发电机中的滑环及变桨控制应用。
- 电机反馈

  客户要求：“我需要一只可以在电机的整个使用寿命内可靠运行的编码器，并且它还能提供好的信号，以实现更加、高效的质量控制。”
  我们的解决方案：“凭借全新的ShaftLock设计与极为坚固的轴承，HS35系列编码器可承受高轴负载，同时限度缩短停机时间，减少维护工作量。此外，高精度信号确保电机在整个温度范围内动态运行。
- 印刷设备

  客户要求：“我们的印刷设备采用400 dpi。送料检测用的编码器必须极为，任何不合格品都应被立即剔除。”
  我们的解决方案：“高性能光感应位置检测技术，精度达60角秒以上，分辨率高达8192 ppr，确保极为出色的性能和精度。”
- 起重机和电动葫芦

  客户要求：“我们所有的起重机都在户外工作。因此，高防护等级和出色的耐候能力非常关键；同时耐腐蚀性和坚固的机械设计也必不可少。”
  我们的解决方案：“IP 67和-40 °C是HS35产品系列的标准技术规格。该产品采用绝缘空心轴，不受轴电流影响。其坚固的表面涂层和厚壁外壳能可靠保护编码器不受腐蚀和机械应力的影响。
- 更多应用领域

  物料搬运
  电梯
  医疗技术
  石油与天然气
  食品和饮料
  有爆炸危险的区域
