带正余弦输出的增量式重载编码器

产品类别

带正余弦输出的增量式重载编码器

LowHarmonics正弦波信号的谐波含量可忽略不计，余下的为噪声。

无与伦比的可靠性和超长的使用寿命——源自霍伯纳柏林
久经考验的重载设计和两端式轴承设计
高精度抗干扰光感应技术，每圈多达5000个正弦波
提高控制性能，程度减少自发热并提高能效

产品系列
给您带来的益处
应用领域
功能原理

产品系列

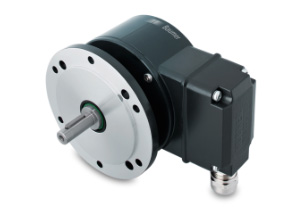

- 58 mm设计 – 实心轴OGS71
  - 6 mm实心轴，带同步法兰
  - 每圈1024 … 5000个正弦波
  - 抗冲击性能出色
  - ATEX II 3G / 3D

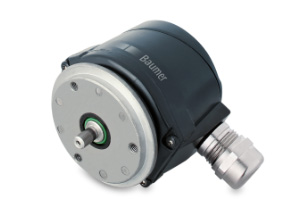

- 115mm设计–实心轴带欧式法兰B10POGS90
  - 实心轴
  - 欧式法兰B10
  - 每圈720 … 5000个正弦波
  - ATEX II 3G / 3D

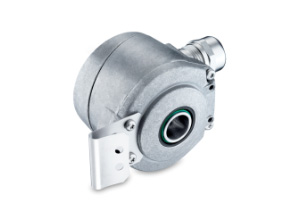

- 60 mm设计 – 罗威套管安装HOGS71
  - 盲孔型
  - 每圈1024 … 5000个正弦波
  - ATEX II 3G / 3D

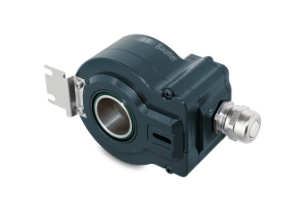

- 75mm设计，空心轴孔径达26mmHOGS75 / HOGS75K
  - 通孔型或锥孔型
  - 极强的抗振性能
  - 每圈1024 … 2048个正弦波
  - ATEX II 3G / 3D

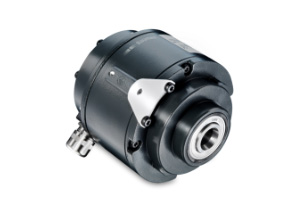

- 105mm设计，空心轴孔径达20mmHOGS100 / HOGS100S
  - 盲孔型或锥孔型
  - 每圈720 … 5000个正弦波
  - ATEX II 3G / 3D
  - SIL2认证

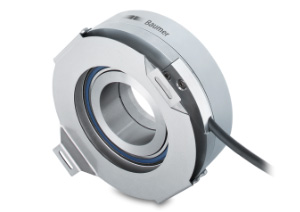

- 158mm设计，空心轴孔径达75mmHOGS14
  - 通孔型
  - 每圈1024 … 5000个正弦波
  - ATEX II 3G / 3D
- 168mm设计，空心轴孔径达70mmHOGS151
  - 通孔型
  - 每圈1024 … 5000个正弦波
  - ATEX II 3G / 3D

给您带来的益处

堡盟正余弦重载旋转编码器即便在苛刻的应用场合也能持续可靠地24小时全天候运行。这对于防止发生故障、避免高昂的停机成本、提高设备或系统的可用性具有重要意义。
- 即便在苛刻的环境条件下，也具有极高的可用性和超长的使用寿命

  久经考验的重载设计；两端式轴承；重载连接技术；极其坚固的感应技术
- 提高能效和控制性能，减少驱动机构发热

  采用LowHarmonics®技术，确保出色的正弦波信号质量，谐波含量可忽略不计
- 在任何环境下确保故障安全

  极为耐用的铝制或不锈钢外壳；出色的耐腐蚀性（防腐等级达C5-M）；长期稳定的密封设计；工作温度高达+100 °C（可选-50 °C）
- 通过防爆认证

  通过ATEX认证（Ex II 3G / 3D），涵盖几乎所有2区设备
- 有效防止轴承受损

  两端式轴承设计（只要可行）：宽间隙式大尺寸轴承，高承载潜力，可承受高径向和轴向负载；采用绝缘轴承或陶瓷滚珠混合轴承，无感应轴电流
- 多样化的设计和可选功能

  高分辨率：每圈多达5000个正弦波；冗余输出；双轴承设计，用于安装额外的设备；编码器+机械式超速开关（FSL）或电子式超速开关（ESL）组合

应用领域

增量式重载编码器可提供转速和角度信息，分辨率以每圈脉冲数（方波信号）或每圈正弦波数（正余弦信号）来表示。轴每转一圈，编码器就将此信息传输至上游控制系统。为了提高分辨率，可通过控制系统或使用倍频器对正余弦信号进行倍频。

上游控制系统通过在规定时间周期内计算出的脉冲数来识别当前转速，同时通过脉冲数或正余弦波数来识别当前位置。由于编码器信息可能在系统关闭期间丢失，因此在系统重新上电时，需要重新设置参考零点，这样还可以消除在系统关闭期间可能因任何轴旋转造成的错误结果。

增量式重载编码器具有极高的机械承载潜力和出色的坚固性与耐用性，即便在苛刻的环境条件下也能确保可靠运行。其应用领域包括：
- 钢铁厂和轧钢厂
- 港口设备和起重机技术
- 电动葫芦和升降平台
- 地下和露天采矿
- 物料搬运设备
- 大型传动装置和发电机
- 风力发电机

功能原理
- 优良的正余弦信号质量
  - LowHarmonics是一项优良的技术，所产生的正弦信号的谐波含量几乎可以忽略不计。
  - 采用LowHarmonics的正弦波编码器可确保更好的控制性能、更少的驱动机构发热，以及更高的能效。
- 经久耐用的两端式轴承设计
  - 凭借无与伦比的径向和轴向负载承受能力，堡盟两端式轴承设计几十年来在机电工程领域久经考验。
  - 只要技术上可行，堡盟重载编码器都会采用两端式轴承设计，从而确保超长的使用寿命和极高的机械承载潜力。
- 出色的耐海水腐蚀保护
  - 凭借优化的材料组合和耐腐蚀性出色的涂层，堡盟重载旋转编码器非常适合在近海和海上等腐蚀性环境中长期可靠使用。
  - 按照EN ISO 12944标准，其防腐蚀等级达到C4或 CX (C5-M)。
  - 如有需要，可提供适用于北极、热带、沙漠等地区的特殊设备。
- 可靠防止轴电流
  - 如果将旋转编码器安装由变频器控制的电机上，编码器的滚珠轴承中可能出现电流过冲的现象。
  - 润滑剂可能发生局部燃烧，润滑效果会受到影响。
  - 采用电绝缘轴可以解决这种故障。
  - 部分空心轴产品采用绝缘滚珠轴承或混合滚珠轴承，以防止轴电流。
  - 可选配滑环接地触点，将电容性轴电流引导入地。
  - 实心轴编码器则配备带绝缘中心的弹簧垫圈联轴器，以防止出现轴电流。
- 电磁兼容性
  - 堡盟编码器采用霍伯纳柏林久经考验的重载技术，以及根据EMC技术进行优化的抗干扰设计。
  - 所有产品通过了电快速瞬变脉冲群抗扰度试验，测试电压4 kV
